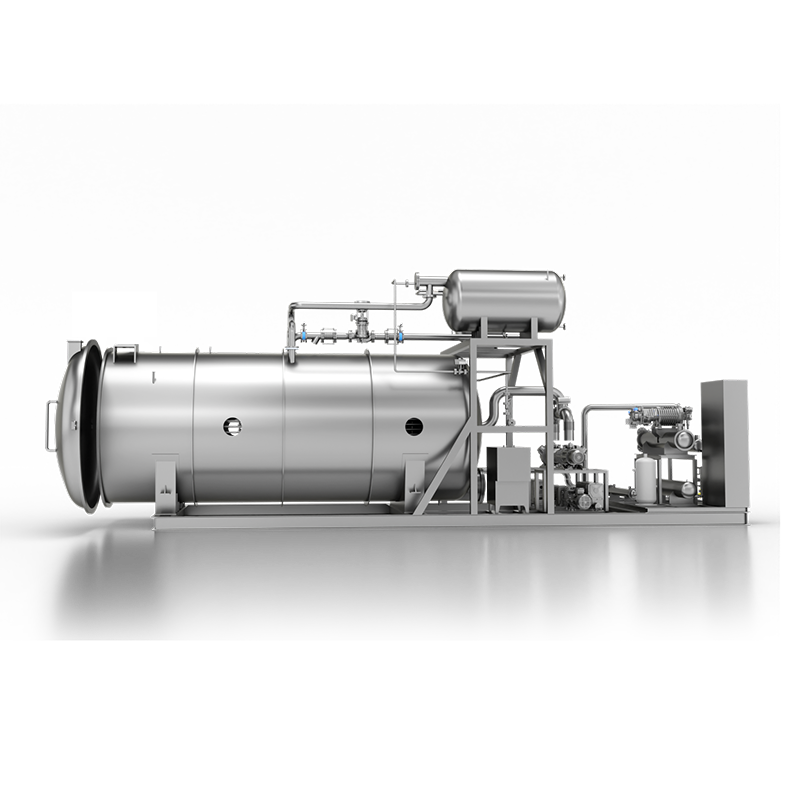

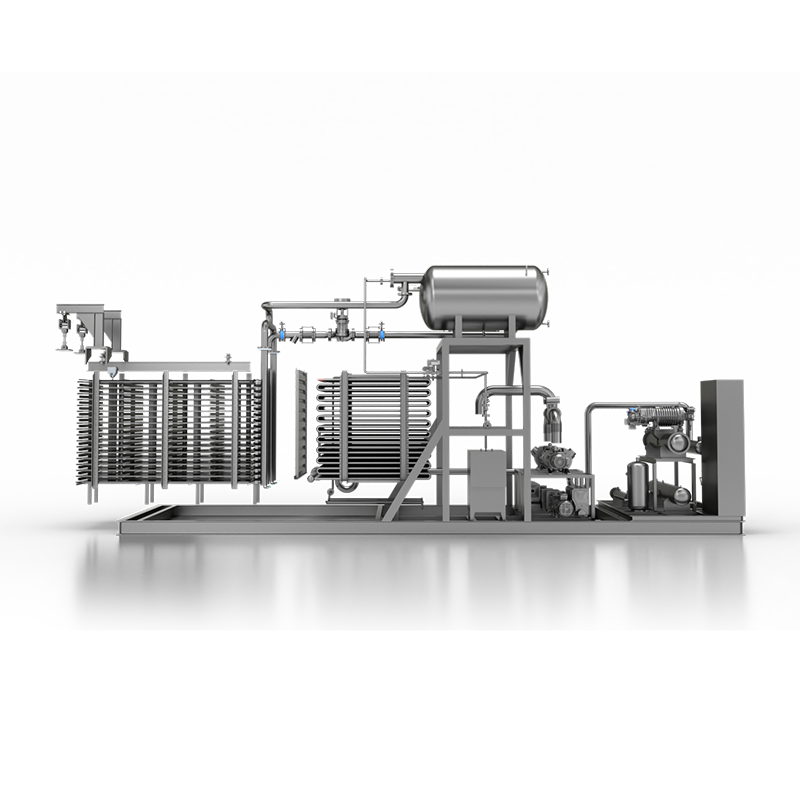

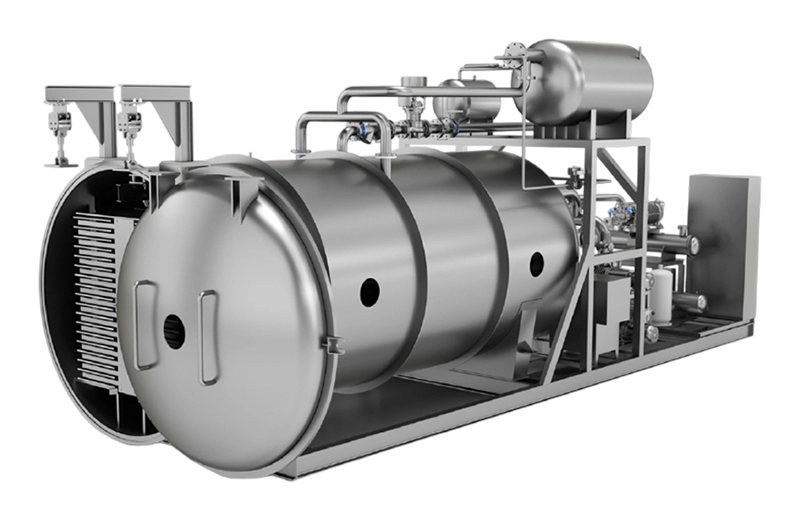

BLK-FD-50

Gefriertrocknungsbereich	50,5 ㎡
Standardbeladungskapazität	500 kg
Flüssigkeitsbeladungskapazität	1.000 L
Ultimatives Vakuumniveau	10 Pa

Funktionen und Vorteile:

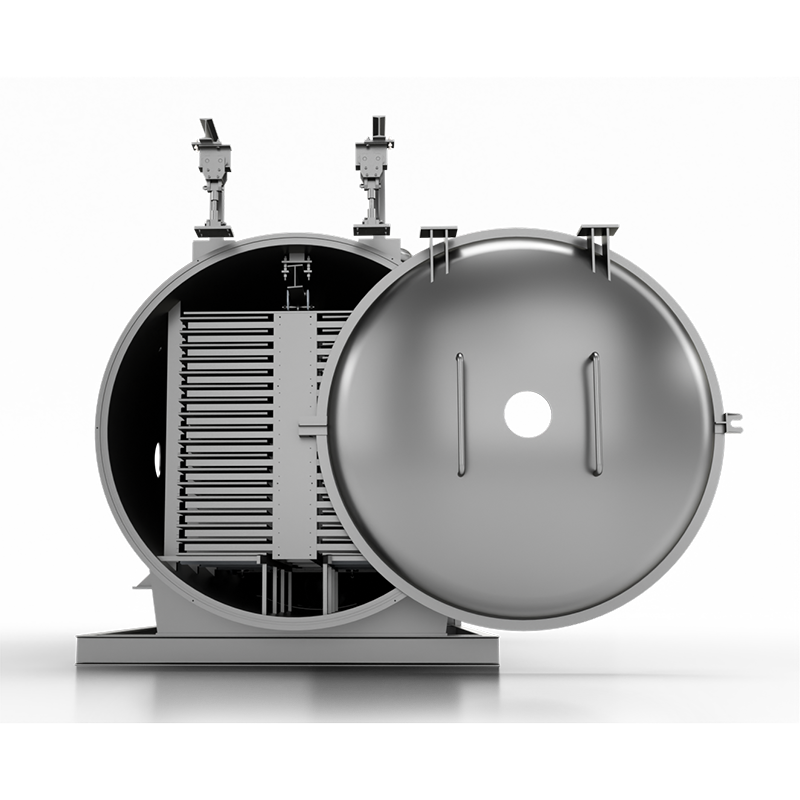

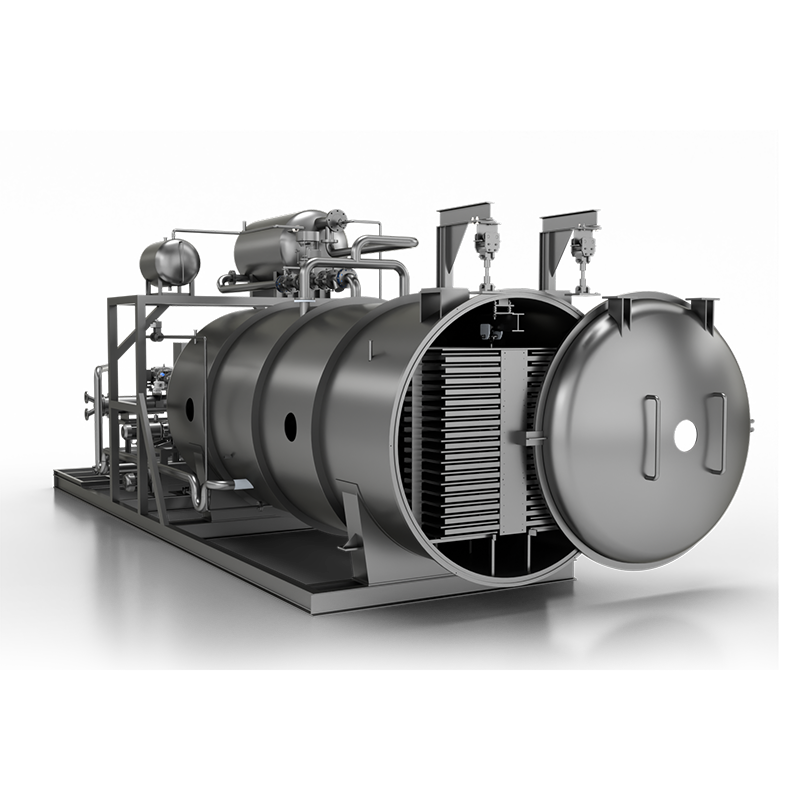

Zylindrische Kammerstruktur, standardmäßig ausgestattet mit Restkälterückgewinnung und intelligentem Steuerungssystem; der Energieverbrauch ist im Vergleich zu herkömmlichen Geräten um 10 %–15 % reduziert.
Strahlungsplatten sind einteilig und haben keine Schweißverbindungen. Durch die spezielle Konstruktion des Wärmeübertragungsflüssigkeitskreislaufs bleibt die Temperaturabweichung zwischen den Regalen innerhalb von ±1° °C.
Optionales patentiertes Zwischenabsperrventil zur Verkürzung der Chargenintervalle.
Unterstützt den Parallelbetrieb mehrerer Einheiten; zwei Einheiten können die Ausgabe von drei erreichen.
Elektrische oder Dampfheizung wählbar je nach Produktionsanforderungen.
Die Layoutpositionen von Kammern und Einheiten sind anpassbar.

Die großtechnische Gefriertrocknungsanlage von Bolaike bietet eine höhere Präzision und Spitzenleistung für die großtechnische Gefriertrocknungsproduktion, insbesondere in der Lebensmittelindustrie.

ZURÜCK:BLK-FD-100 WEITER:Kein nächster Artikel

Holen Sie sich ein Angebot

Produktdetails

Kontaktieren Sie uns

GLOBALEXPERTE IN DER HERSTELLUNG VON GEFRIERTROCKNUNGSANLAGEN

BOLAIKE ist auf Forschung und Entwicklung sowie die Herstellung groß angelegter Gefriertrocknungsanlagen spezialisiert und hat sich der Bereitstellung modernster Lösungen für globale Kunden aus allen Branchen verschrieben, darunter Lebensmittel, Agrarprodukte, Chemikalien, medizinische Materialien und biologische Bedarfsartikel.

Holen Sie sich ein Angebot

Kontaktieren Sie uns

Hinterlassen Sie gerne eine Nachricht und wir werden Ihnen bald antworten.

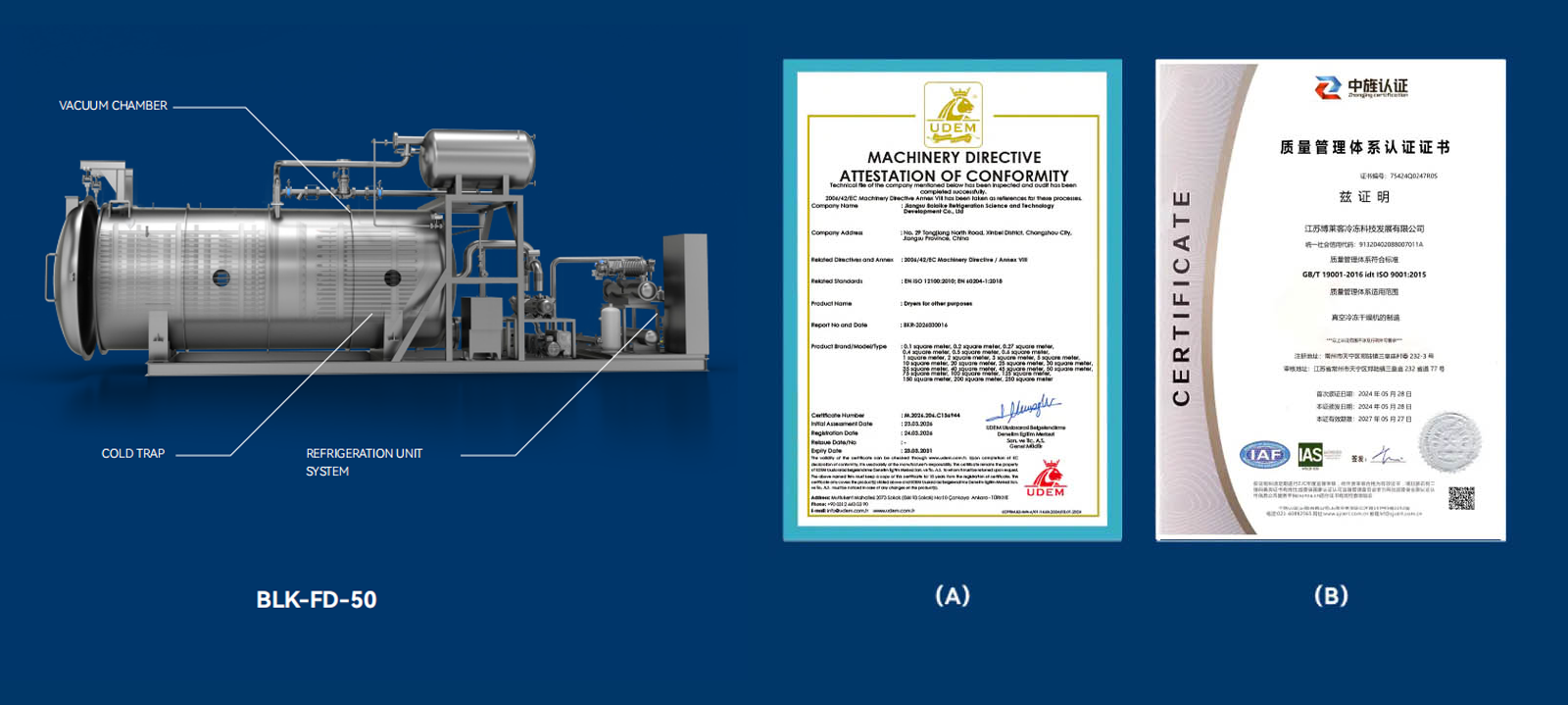

GLOBAL STANDARDISIERTE HOCHWERTIGE AUSRÜSTUNG

Der BLK-FD-50 ist vollständig nach internationalen Spezifikationen konzipiert und stellt sicher, dass die Ausrüstung globale Benchmarks für Qualität, Sicherheit und Nachhaltigkeit erfüllt:

A: EU-CE-Zertifizierung, konform mit mechanischen Gesundheits- und Sicherheitsstandards

B: Zertifizierung des chinesischen Qualitätsmanagementsystems

ANWENDUNG

Geeignet für die Gefriertrocknungsverarbeitung verschiedener Materialien, einschließlich:

CHARGENMATERIALVERARBEITUNGSKAPAZITÄTSMODELL BLK-FD-50

Basierend auf einer Tablettfläche von 50 m² und einer Ladehöhe von 35 mm variiert die Materialverarbeitungskapazität pro Kammer von BLK-FD-50 je nach Materialdichte: (Anpassen entsprechend der Materialdichte)

LEBENSMITTELKATEGORIE	LÖSUNGSKATEGORIE	OBST & GEMÜSE
3000 KG – 4000 KG	2500 kg – 3000 kg	2000 kg – 2500 kg

8 mm dicker Edelstahl 304

Hergestellt aus 8 mm dickem Edelstahl 304, mit stabiler Struktur und langer Lebensdauer.

Bietet normalerweise Platz für 2 Sätze Materialwagen (manuell/automatisch optional)

STRENGE PROZESSINSPEKTION UND DRUCKPRÜFUNG

5 Kerninspektionsabläufe und 58 Inspektionsverfahren, um eine zuverlässige Gesamtmaschinenhandwerkskunst zu gewährleisten.

48+ Stunden Druckhaltetest für das Kühlsystem.

Zwei Drucktests (Hochdruck und Niederdruck) für die gesamte Maschine, wobei 48 Stunden für die Hochdruckprüfung vorgesehen sind.

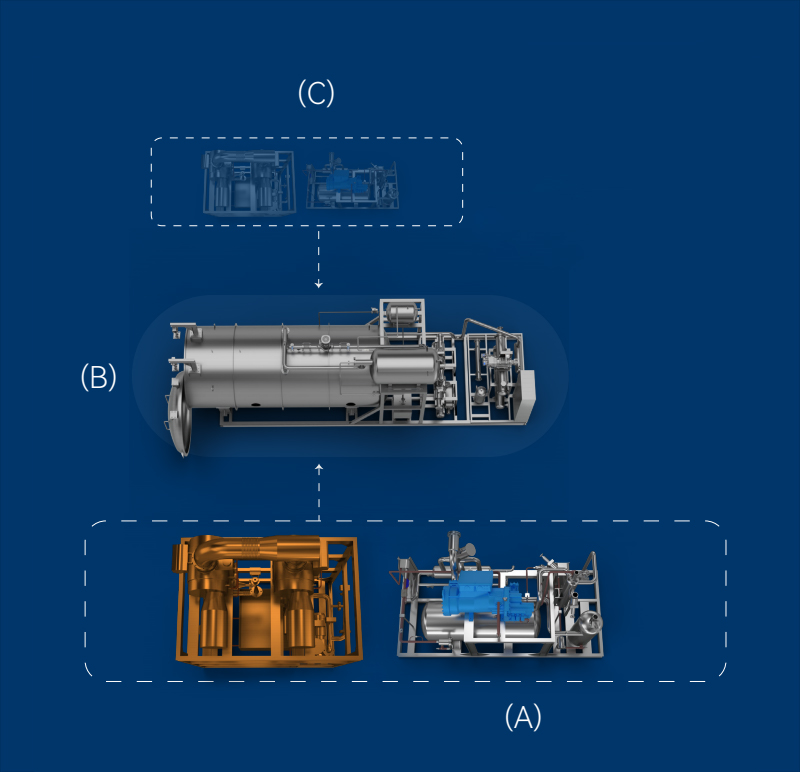

MEHRERE KÜHLPLATTENKONFIGURATIONEN, UM UNTERSCHIEDLICHE STANDORT- UND PROZESSANFORDERUNGEN ZU ERFÜLLEN

● PATTERNA
Externes Kühlsystem

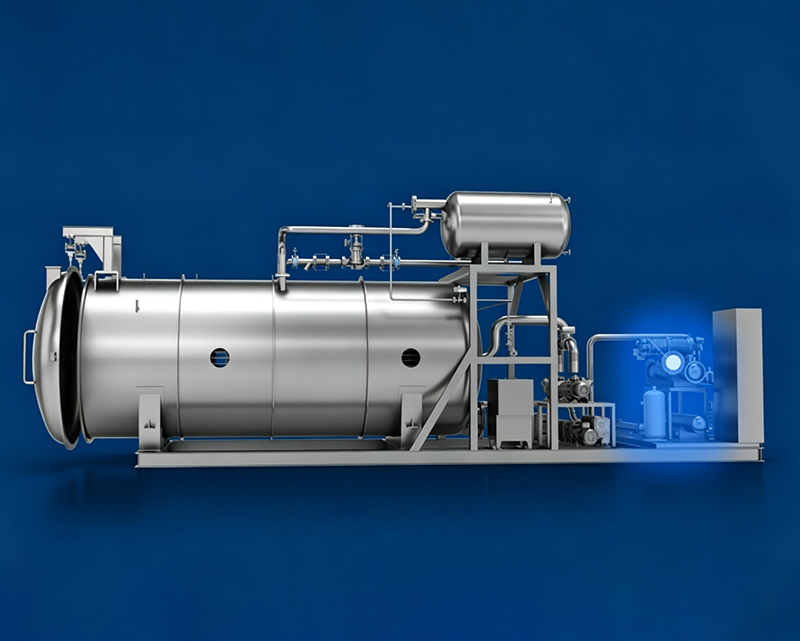

● MUSTERB
Eingebautes Kühlsystem

FLEXIBLE, EFFIZIENTE, ENERGIESPARENDE VAKUUMPUMPENEINHEIT, KÜHLEINHEITENKONFIGURATIONEN

VAKUUMPUMPENEINHEITEN

Kombinieren Sie verschiedene Arten von Vakuumpumpen (Schraubenpumpe + Roots-Pumpensatz/Drehschieberpumpe + Roots-Pumpensatz/Wasserringpumpe + Roots-Pumpensatz), um schnell eine Vakuumumgebung in großen Maschinenkörpern zu schaffen und das erforderliche Vakuumniveau für die Gefriertrocknung von Materialien innerhalb der angegebenen Zeit zu erreichen;

Passen Sie die Leistung der Vakuumpumpe an die unterschiedlichen Anforderungen des Vakuumgrads an

Einführung intelligenter Vakuumpumpenkombinationen mit variabler Frequenz, um den Energieverbrauch zu senken;

KÜHLEINHEITEN

Eine einzige Kühleinheit versorgt sowohl das Kühlhaus als auch die Gefriertrocknungsanlage gleichzeitig mit Kühlung;
Verwalten Sie den Trocknungsprozess mehrerer Gefriertrocknungsgeräte dynamisch mithilfe intelligenter Kühleinheiten mit variabler Frequenz

INTELLIGENTES DESIGN FÜR KONTINUIERLICHE PRODUKTION

PARALLELER SYSTEMENTWURF

Dieses System arbeitet mit mehreren parallel geschalteten Gefriertrocknern und die Produktion wird durch gestaffelte Zuführ- und Entladezyklen organisiert. Wenn ein
Eine einzelne Einheit tritt in die letzte Trocknungsstufe ein und ist bereit zum Auftauen der Kühlfalle. Andere noch in Betrieb befindliche Gefriertrockner übernehmen gemeinsam die Wasserdampfabscheidung und sorgen für die Stabilität des Systems. Dies bietet ein stabiles und sicheres Auftaufenster für das Gerät, verkürzt effektiv die Auftauzeit und verhindert Unterbrechungen des gesamten Gefriertrocknungsprozesses.

GEMEINSAME VAKUUMTECHNOLOGIE

Die Trennschottwand mit Ventil dient zur Trennung der Trockenkammer und der Kühlfalle des Gefriertrockners. Es ermöglicht eine präzise Steuerung der Wasserdampfströmungsrichtung und des Vakuumstatus unter Betriebsbedingungen wie Gefriertrocknungsbetrieb und Kaltfallenabtauung, verhindert den Wasserdampfrückfluss und gewährleistet die Produktqualität sowie die Betriebssicherheit des Systems.

BOLAIKES HOCHEFFIZIENTE ENERGIEEINSPARUNG ZUR SENKUNG DER BETRIEBSKOSTEN

DIE ENERGIESPARLEISTUNG IST HERVORRAGEND

20–40 %

Energieverbrauch um 20–40 % gesenkt

15 %–25 %

Einzelchargenzyklus um 15%-25% verkürzt

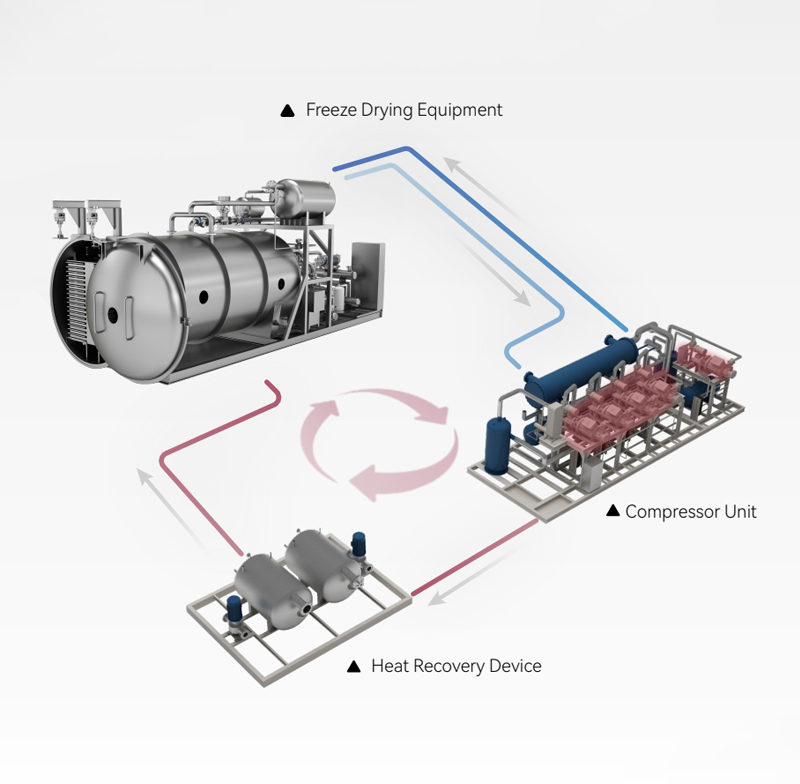

ENERGIERECYCLINGSYSTEM

Kalte Erholung

(PATENT-NR.:CN206047043U)

Herkömmliche Konstruktionen nutzen einmal kalte Energie und entladen sie dann, wodurch Kompressoren in einem kontinuierlichen Hochlastzustand gehalten werden. BOLAIKE recycelt kalte Energie aus dem Kühlsystem, um das nächste Kühlsystem vorzukühlen, wodurch die Gesamtkompressorlast um 20–30 % reduziert und so Energie gespart wird.

Wärmerückgewinnung

Bei der Gefriertrocknung wird typischerweise überschüssige Wärme aus der Sublimations-/Heizphase abgegeben. BOLAIKE recycelt diese Wärme (oder Dampfwärme) zur Materialtrocknung und reduziert so den Energieverbrauch.(Patente Nr.: CN209030727U & CN204392676U) Bei einer Materialerhitzungstemperatur von ≤35°C: 99 % Energieverbrauch eingespart;

Wenn die erforderliche Heiztemperatur von Materialien unter 80°C liegt, können ~10% des Energieverbrauchs eingespart werden (Abwärme-verstärktes groß angelegtes Vakuum-Gefriertrocknungssystem. (Patent Nr.: CN119468635B)

PATENTNUMMER: CN209612254U

WÄRMEPUMPE & ECONOMIZER-SYSTEM

Dieses System erhöht den COP (Coefficient Of Performance) des Kompressors auf 4,8–5,9 und verbessert so die Energieeffizienz im Vergleich zu herkömmlichen Gefriertrocknungsgeräten um das 5- bis 6-fache.

INTELLIGENTES ZENTRALES STEUERUNGSSYSTEM
